《汇编语言》王爽_第5章笔记

[bx]和内存单元的描述

要完整地描述一个内存单元，需要两种信息：

• 内存单元的地址

• 内存单元的长度

[bx] 也表示一个内存单元，它的偏移地址在 bx 中。

mov ax,[bx] ：将一个内存单元的内容送入ax，这个内存单元的长度为2字节，偏移地址在bx中，段地址在ds中。

mov al,[bx] ：将一个内存单元的内容送入al，这个内存单元的长度为1字节，偏移地址在bx中，段地址在ds中。

我们定义的描述性符号：“()”

我们用 () 来表示一个寄存器或一个内存单元中的内容。（()中的内存单元的地址为物理地址）

假设 ds 中的内容为 ADR1，bx 中的内容为 ADR2，则 ((ds)*16+(bx)) 表示：内存 ADR1:ADR2 单元的内容。

() 中的元素可以有3中类型：

• 寄存器名
• 段寄存器名
• 内存单元的物理地址（一个20位数据）

(X) 所表示的数据有两种类型：字节、字。

(al)、(bl)、(cl)等得到的数据为字节型；(ax)、(bx)、(cx)等得到的数据为字型。

约定符号idata表示常量

以后我们用 idata 表示常量。

比如：mov ax,[idata] 就代表 mov ax,[1]，mov ax,[2]，mov ax,[3] 等。

[BX]

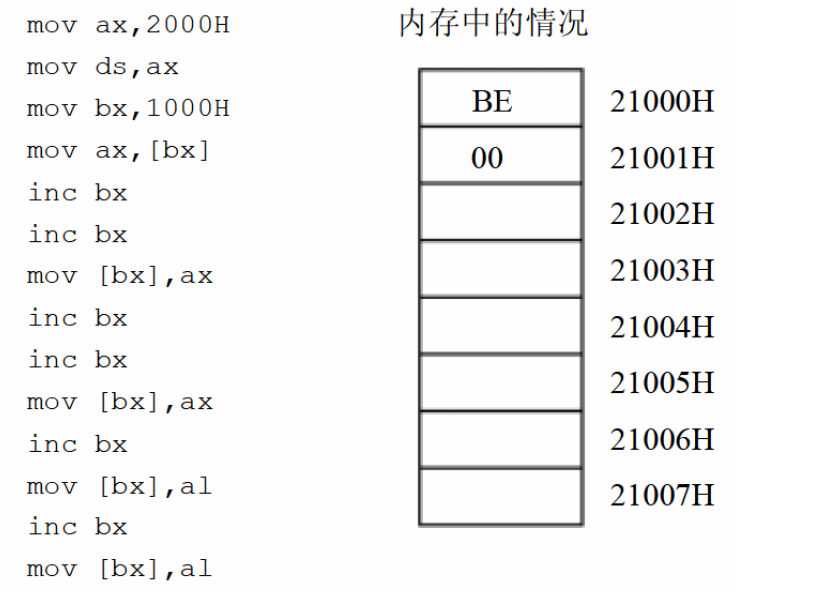

程序和内存中的情况如图所示，写出程序执行后，21000H~21007H单元中的内容。

P.S. inc bc 的含义是bx中的内容加1。

执行前：

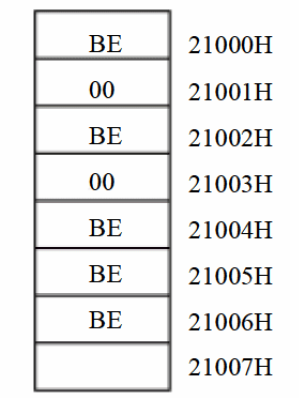

执行后：

这里用到的都是前几章的知识，就不写分析了。

Loop指令

loop指令的格式是：loop 标号

CPU执行loop指令的时候，要进行两步操作：

• (cx) = (cx) - 1
• 判断 cx 中的值，不为零则转至标号处执行程序，如果为零则向下执行

通常我们用 loop 指令来实现循环功能，cx 中存放循环次数。

任务1：编程计算2^2，结果存在ax中。

assume cs:code
code segment
	mov ax,2
	add ax,ax

	mov ax,4c00h
	int 21h
code ends
end

任务2：编程计算2^3。

assume cs:code
code segment
	mov ax,2
	add ax,ax
	add ax,ax

	mov ax,4c00h
	int 21h
code ends
end

任务3：编程计算2^12

assume cs:code
code segment
	mov ax,2
	;做11次 add ax,ax

	mov ax,4c00h
	int 21h
code ends
end

按照我们的算法，计算 2^12 需要11条重复的指令 add ax,ax ，我们显然不想这样写程序，这里，可用 loop 来简化我们的程序。

程序5.1

assume cs:code
code segment
	mov ax,2
	mov cx,11
s:	add ax,ax
	loop s

	mov ax,4c00h
	int 21h
code ends
end

程序分析

标号：在汇编语言中，标号代表一个地址，程序5.1中有一个标号 s 。它实际标识了一个地址，这个地址处有一条指令：add ax,ax 。

loop s ：执行 loop s 时，首先要将(cx)减1，然后若(cx)不为0，则向前转至 s 处执行 add ax,ax 。所以，可以利用 cx 来控制 add ax,ax 的执行次数。

用 cx 和 loop 指令相配合实现循环功能的3个要点：

• 在 cx 中存放循环次数；

• loop 指令中的标号所标识地址要在前面；

• 要循环执行的程序段，要写在标号和 loop 指令的中间。

用 cx 和 loop 指令相配合实现循环功能的程序框架如下

	mov cx,循环次数
s:
	循环执行的程序段
	loop s

练习：用加法计算 123*236，结果存在 ax 中。

assume cs:code
code segment
	mov ax,0
	mov cx,236
s:	add ax,123
	loop s

	mov ax,4c00h
	int 21h
code ends
end

该程序执行了236次+123，其实执行123次+236会比上面的程序更好。

在Debug中跟踪用loop指令实现的循环程序

问题：计算 ffff:0006 单元中的数乘以3，结果存储在 dx 中。

程序

assume cs:code
code segment
	mov ax,0ffffh	;这里注意：汇编中数据不能以字母开头，编译器会报错，前面一定要加0
	mov ds,ax
	mov bx,6		;以上，设置ds:bx指向ffff:6

	mov al,[bx]
	mov ah,0		;以上，设置(al) = ( (ds)*16 + (bx) )，(ah) = 0

	mov dx,0		;累加寄存器清0

	mov cx,3		;循环3次
  s:add dx,ax
	loop s			;以上累加计算(ax)*3

	mov ax,4c00h
	int 21h			;程序返回
code ends
end

Debug跟踪（部分）

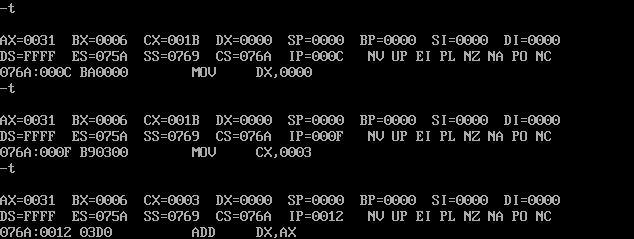

这两条指令执行后，(dx) = 0，完成对累加寄存器的初始化；(cx) = 3，完成了对循环计数寄存器的初始化。下面开始循环程序段的执行。

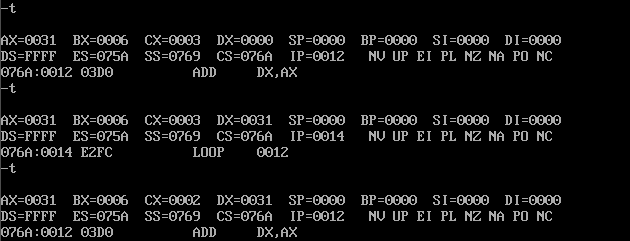

这是第一次循环。

CPU执行 loop 0012 ，第一步先将 (cx) 减1，(cx)=2，第二步因 (cx) 不等于0，将 IP 设为 0012h。

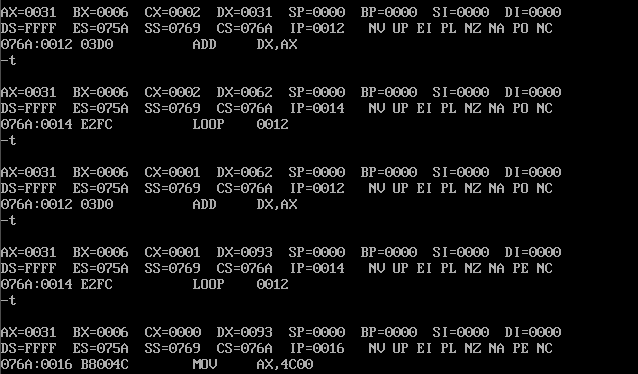

接着，重复执行 add dx,ax 和 loop 0012 ，直到 (cx) = 0为止。

在完成最后一次 add dx,ax 后，(dx) = 93h，此时 dx 中为累加计算 (ax)*3 的最后结果。

假设标号 s 前的指令，已经确定在逻辑上完全正确，我们不想再一步步跟踪，只想跟踪循环的过程，可以使用Debug命令 g 一次执行完标号 s 前的指令。

循环程序段从 CS:0012 开始， g CS:0012 表示执行程序到当前代码段（段地址在CS中）的0012h处。

Debug执行 g 0012 后，CS:0012 前的程序段被执行，从各个相关的寄存器中的值，我们可以看出执行的结果。

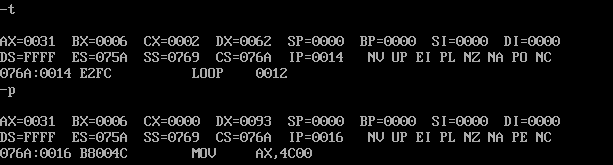

那么，如果我们希望循环一次执行完，可以使用 p 命令来执行，Debug就会自动重复执行循环中的指令，直到 (cx)=0 为止。

在遇到 loop 时，用 p 命令执行，Debug自动重复执行 loop 0012 和 add dx,ax 两条指令，直到 (cx)=0。

当然也可以使用 g 0016 直接执行到 CS:0016 处来达到目的。

Debug和汇编编译器masm对指令的不同处理

Debug 和 masm对 mov al,[0] 等指令有不同的解释

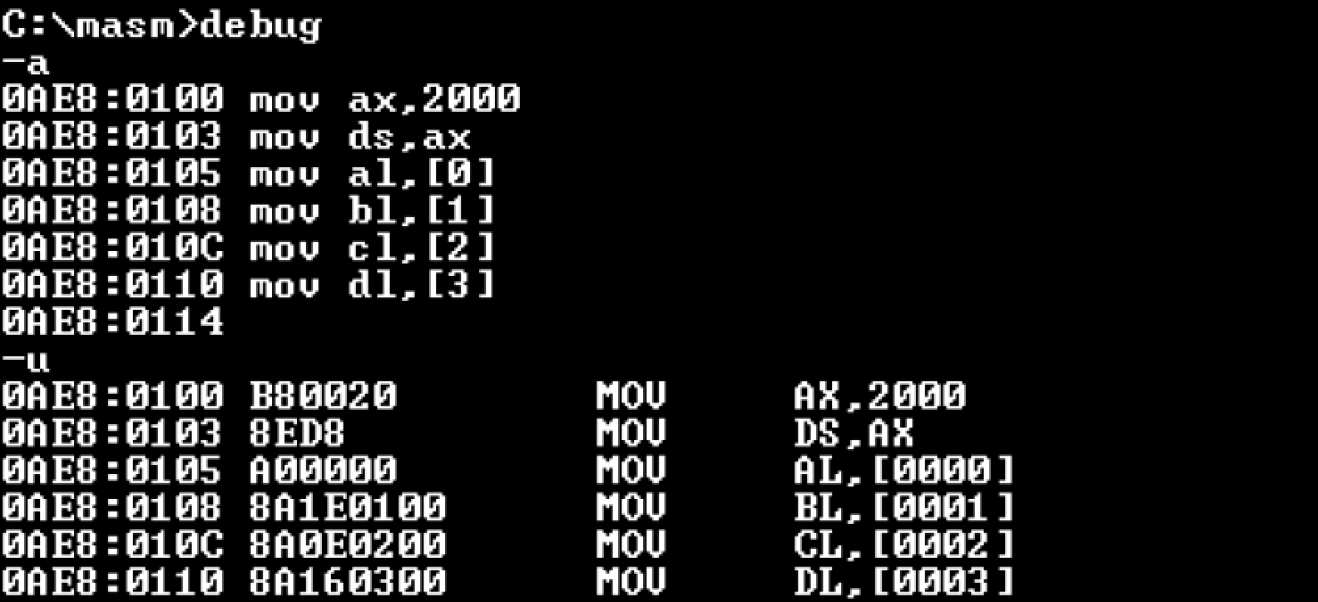

Debug对 mov al,[0] 等指令的解释

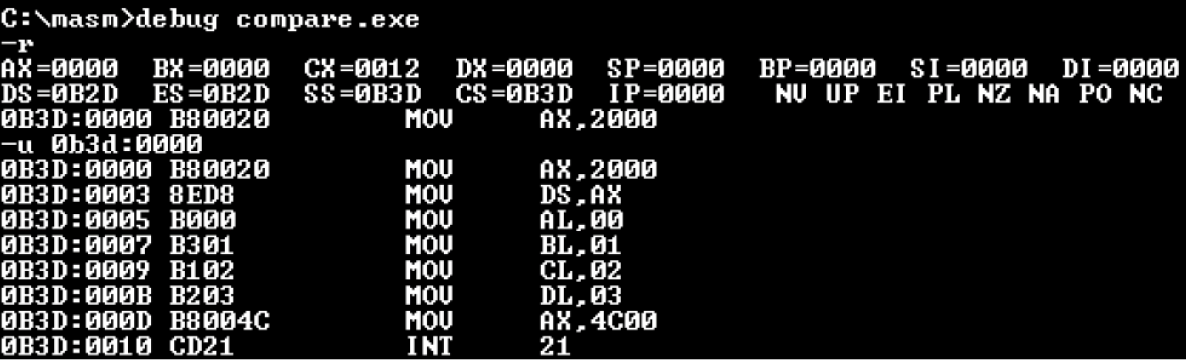

masm对 mov al,[0] 等指令的解释

Debug的解释：[idata] 是一个内存单元，idata 是内存单元的偏移地址；
编译器的解释：[idata] 是 idata。

如何在源程序中实现将内存 2000:0、2000:1、2000:2、2000:3 单元中的数据送入 al，bl，cl，dl中？

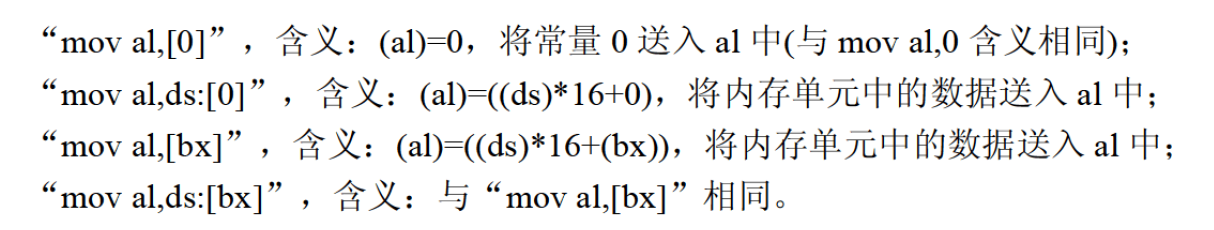

比较一下汇编源程序中以下指令的含义：

总结：

• 在汇编源程序中，如果用指令访问一个内存单元，则在指令中必须用 [...] 来表示内存单元，如果在 [] 里用一个常量 idata 直接给出内存单元的偏移地址，就要在 [] 的前面显示地给出段地址所在的段寄存器。比如： mov al,ds:[0]
• 如果在 [] 里用寄存器，比如 bx，间接给出内存单元的偏移地址，则段地址默认在 ds 中。当然，也可以显示地给出段地址所在的段寄存器。

loop和[bx]的联合应用

问题：计算 ffff:0~ffff:b 单元中的数据的和，结果存储在 dx 中。

两种方法：1. (dx) = (dx) + 内存中的8位数据 2. (dl) = (dl) + 内存中的8位数据

第一种方法中的问题是两个运算对象的类型不匹配，第二种方法中的问题是结果有可能超界。

所以，我们用一个16位寄存器来做中介，将内存单元中的8位数据赋值到一个16位寄存器ax中，再将ax中的数据加到dx。由于要加12次，我们用loop来实现。

程序5.6

assume cs:code
code segment
	mov ax,0ffffh
	mov ds,ax
	mov bx,0		;初始化 ds:bx 指向ffff:0

	mov dx,0		;初始化累加寄存器，(dx)=0

	mov cx,12		;初始化循环计数寄存器cx，(cx) = 12

s:  mov al,ds:[bx]
	mov ah,0		;(ax) = ((ds) * 16 + (bx))
	add dx,ax		;间接向dx中加上 ((ds) * 16 + (bx))单元的数值
	inc bx			;ds:bx 指向下一个单元
	loop s

	mov ax,4c00h
	int 21h

code ends
end

段前缀

mov ax,ds:[bx]
mov ax,cs:[bx]
mov ax,ss:[bx]
mov ax,es:[bx]
mov ax,ss:[0]
mov ax,cs:[0]

这些访问内存单元的指令中，显式指明内存单元段地址的 ds: cs: ss: es: ，在汇编语言中称为段前缀。

一段安全的空间

在8086模式中，随意向一段内存空间写入内容式很危险的，因为这段空间中可能存放着重要的系统数据或代码。

• 我们需要直接向一段内存中写入内容；
• 这段内存空间不应存放系统或其他程序的数据或代码，否则写入操作系统很可能引发错误；
• DOS方式下，一般情况，0:200~0:2ff 空间中没有系统或其他程序的数据或代码；
• 以后，我们需要直接向一段内存中写入内容时，就使用 0:200~0:2ff 这段空间。

段前缀的使用

问题：将内存 ffff:0~ffff:b 单元中的数据复制到 0:200~0:20b 单元中。

程序5.8

assume cs:code
code segment
	mov ax,0ffffh
	mov ds,ax		;(ds) = 0ffffh

	mov ax,0020h
	mov es,ax		;(es) = 0020h

	mov bx,0		;(bx) = 0，此时 ds:bx 指向 ffff:0，es:bx指向 0020:0

	mov cx,12		;(cx) = 12，循环12次

s:	mov dl,[bx]		;(dl) = ((ds) *16 + (bx))，将 ffff:bx 中的数据送入dl
	mov es:[bx],dl	;((es) *16 + (bx))= (dl)，将dl中的数据送入 0020:bx
	inc bx			;(bx) = (bx) + l
	loop s

	mov ax,4c00h
	int 21h
code ends
code

实验4 [bx]和loop的使用

编程，向内存 0:200~0:23F 依次传送数据 0~63（3FH）,程序中只能使用9条指令，9条指令中包括 mov ax,4c00h 和 int 21h 。

assume cs:code
code segment
	mov ax,0020h
	mov ds,ax

	mov bx,0
	mov cx,64

s:	mov [bx],bx
	inc bx
	loop s

	mov ax,4c00h
	int 21h
code ends
end
