《汇编语言》王爽_第4章笔记

一个源程序从写出到执行的过程

编写汇编源程序
对源程序进行编译连接

可执行文件包含两部分内容：程序和数据、相关的描述信息
执行可执行文件中的程序

源程序

程序4.1

assume cs:codesg

codesg segment

       mov ax,0123H
       mov bx,0456H
       add ax,bx
       add ax,ax

       mov ax,4c00H
       int 21H

codesg ends

end

源程序中包含两种指令：汇编指令、伪指令。

汇编指令：有对应的机器码，最终为CPU所执行。

伪指令：由编译器来执行，编译器根据伪指令来进行相关的编译工作。

伪指令

程序4.1中出现了3种伪指令

XXX segment …… XXX ends

segment 和 ends 是一对成对使用的伪指令。segment 和 ends 的功能是定义一个段，segment 代表开始，ends代表结束。

使用格式：
段名 segment
...
...
段名 ends
一个汇编程序是由多个段组成的，这些段被用来存放代码、数据或当作栈空间来使用。一个有意义的汇编程序中至少要有一个段，这个段用来存放代码。codesg就是一个代码段。
end

end 是一个汇编程序的结束标记。编译器碰到 end 就会结束对源程序的编译。
assume

含义为“假设”。它假设某一段寄存器和程序中的某一个用 segment...ends 定义的段相关联。在程序4.1的开头，用 assume cs:codesg 将用作代码段的段codesg和CPU中的段寄存器cs联系起来。

源程序中的“程序”

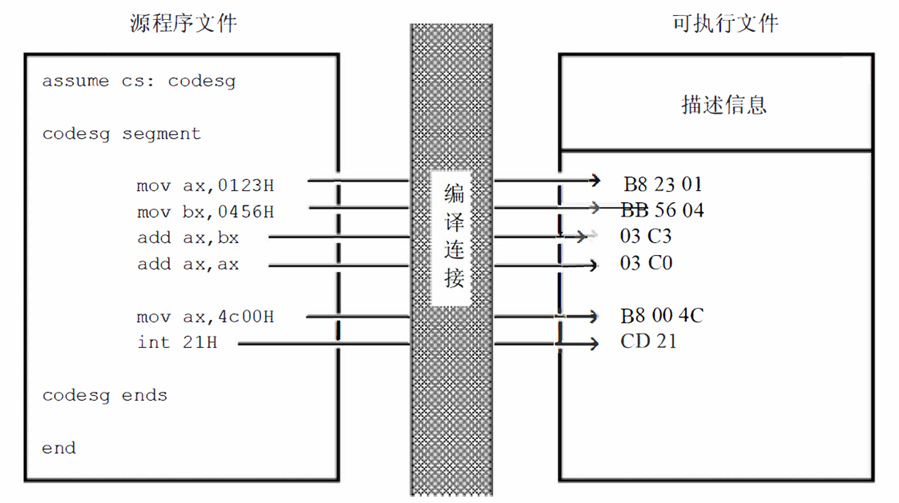

源程序中的汇编指令组成了最终由计算机执行的程序，以后可以将源程序文件中的所有内容称为源程序，将源程序中最终由计算机执行、处理的指令或数据，称为程序。程序最先以汇编指令的形式存在源程序中，经编译、连接后转变为机器码，存储在可执行文件中。

标号

codesg 就是一个标号。一个标号指代了一个地址。codesg 这个段的名称最终将被编译、连接程序处理为一个段的地址。

程序的结构

例：编程运算2^3

定义一个段abc
在段中写入汇编指令
指出程序在哪里结束
将abc和cs联系起来

程序4.2

assume cs:abc
abc segment
	mov ax,2
	add ax,ax
	add ax,ax
abc ends
end

程序返回

一个程序结束后，将CPU的控制权交还给使它得以运行的程序，我们称这个过程为：程序返回。所以，应该在程序的末尾添加返回的程序段。

4.1中的这两条指令所实现的功能就是程序返回。

mov ax,4c00H
int 21H

目前接触的几个和结束相关的内容：段结束、程序结束、程序返回。

目的	相关指令	指令性质	指令执行者
通知编译器一个段结束	段名 ends	伪指令	编译时，由编译器执行
通知编译器程序结束	end	伪指令	编译时，由编译器执行
程序返回	mov ax,4c00H int 21H	汇编指令	执行时，由CPU执行

语法错误和逻辑错误

程序4.2在运行时会引发一些问题，因为程序没有返回。但这个错误编译器是不会发现的。

一般来说，程序在编译时被编译器发现的错误是语法错误，比如写错assume，忘写ends等。在源程序编译后，在运行时发生的错误是逻辑错误。

改正后的程序4.2

assume cs:abc
abc segment

	mov ax,2
	add ax,ax
	add ax,ax

	mov ax,4c00H
	int 21H

abc ends
end

编辑源程序

可以用任意的文本编辑器来编辑源程序，只要最终将其存储为纯文本文件即可。将程序保存为.asm文件。

编译

可以对源程序文件xxx.asm进行编译，生成包含机器代码的目标文件。

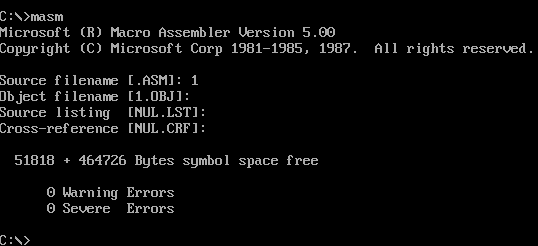

这里采用微软的masm5.0汇编编译器，文件名为masm.exe。

一般来说，有两类错误使我们得不到所期望的目标文件：

程序中有“Severe Errors”；
找不到所给出的源程序文件

在编译过程中，我们提供了一个输入，即源程序文件。最多可以得到3个输出：目标文件（.obj）、列表文件（.lst）、交叉引用文件（.crf），这3个输出文件中，目标文件使我们最终要得到的结果，而另外两个只是中间结果，可以让编译器忽略对它们的生成。

简捷的编译方式

masm c:\1;

在 masm 后面加上被编译的源程序文件的路径、文件名，在命令行的结尾再加上分号，按enter键，编译器就对 c:\1.asm 进行编译，在当前路径下生成目标文件 1.obj，并在编译的过程中自动忽略中间文件的生成。

连接

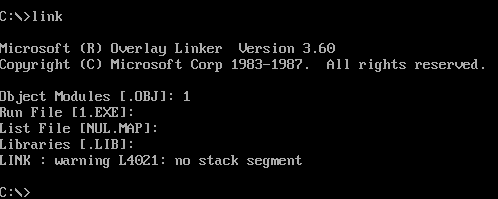

这里使用的是微软的 Overlay Linker3.60 连接器，文件名为link.exe。

连接的作用：

当源程序很大时，可以将它分为多个源程序文件来编译，每个源程序编译成为目标文件后，再用连接程序将它们连接到一起，生成一个可执行文件；
程序中调用了某个库文件中的子程序，需要将这个库文件和该程序生成的目标文件连接到一起，生成一个可执行文件。
一个源程序编译后，得到了存有机器码的目标文件，目标文件中的有些内容还不能直接用来生成可执行文件，连接程序将这些内容处理为最终的可执行信息。所以，在只有一个源程序文件，而又不需要调用某个库中的子程序的情况下，也必须用连接程序对目标文件进行处理，生成可执行文件。

简捷的连接方式，与简捷的编译方式类似。

link c:\1;

编译 masm asm -> obj

连接 link obj -> exe

谁将可执行文件中的程序装载进入内存并使它运行？

如果用户要执行一个程序，则输入该程序的可执行文件的名称，command 首先根据文件名找到可执行文件，然后将这个可执行文件中的程序加载入内存，设置 CS:IP 指向程序的入口。此后，command 暂停运行，CPU 运行程序。程序运行结束后，返回到 command 中。

在DOS 中直接执行1.exe 时，是正在运行的command，将1.exe 中的程序加载入内存；
command 设置CPU 的 CS:IP 指向程序的第一条指令（即程序的入口），从而使程序得以运行；
程序运行结束后，返回到command 中，CPU 继续运行command。

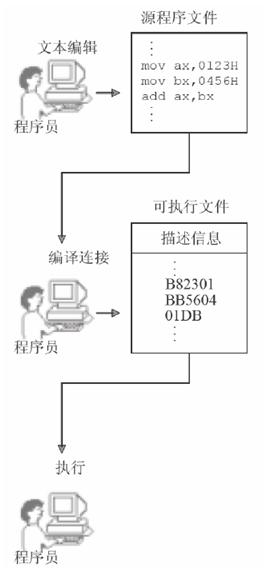

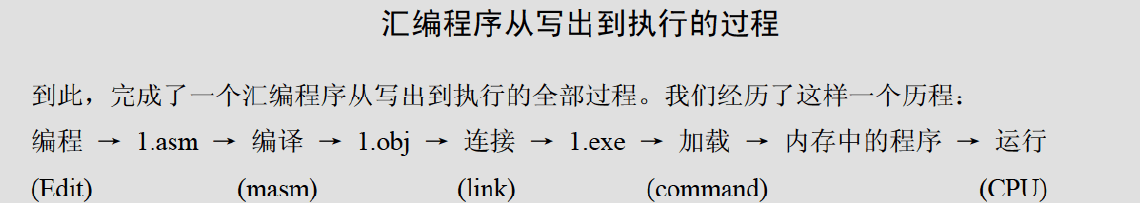

汇编程序从写出到执行的过程

程序执行过程的跟踪

前置知识

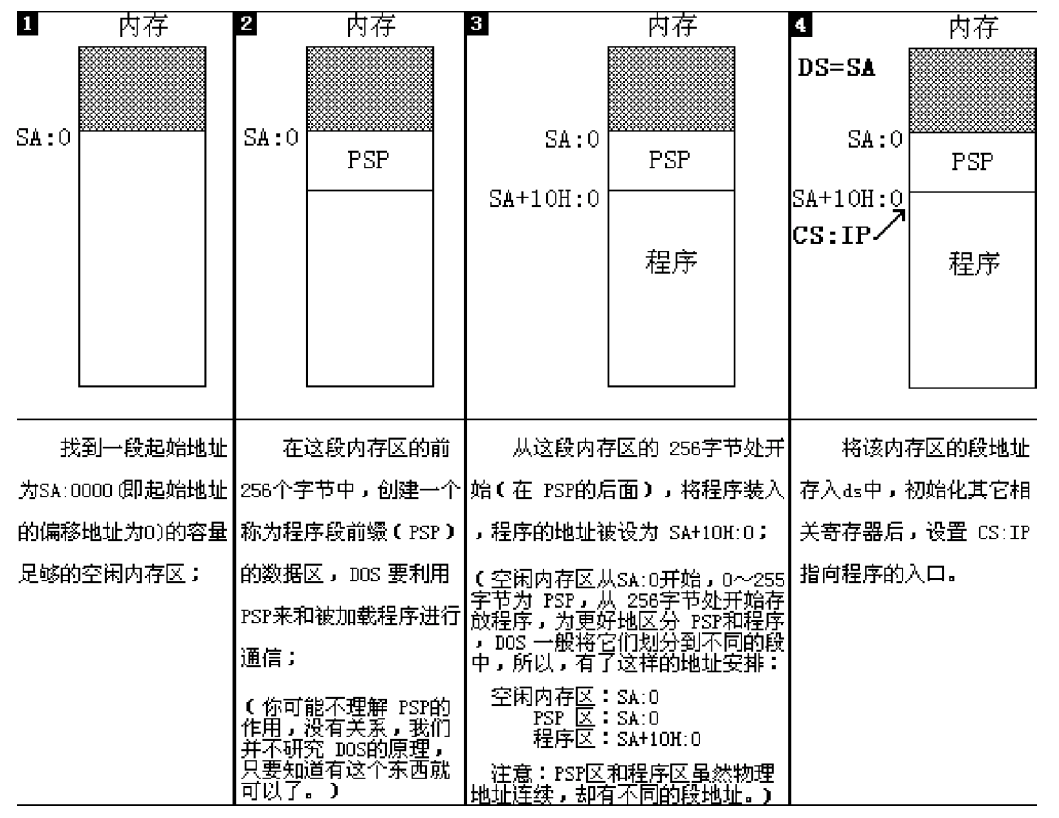

DOS系统中.exe文件中的程序的加载过程

注：重定位没有在图中讲解。

我们从图中得到的信息：

程序加载后，ds中存放着程序所在内存区的段地址，这个内存区的偏移地址为0，则程序的内存区的地址为 ds:0；

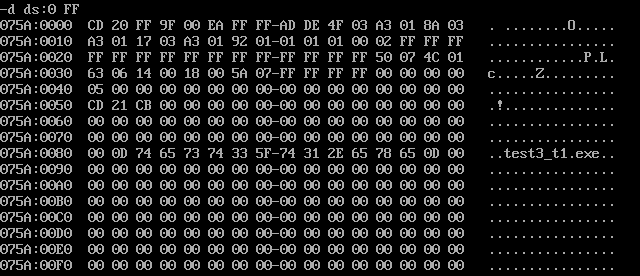

这个内存区的前256个字节中存放的是PSP，DOS用来和程序进行通信。从256字节处向后的空间存放的是程序。

所以，程序的物理地址是：$SA*16 + 0 + 256 = (SA + 16) * 16 + 0$ ，可用段地址和偏移地址表示为：SA + 10H:0。

Debug的使用

为了观察程序的运行过程，可以使用Debug。Debug可以将程序加载入内存，设置 CS:IP 指向程序的入口，但Debug并不放弃对CPU的控制，这样，我们就可以使用Debug的相关命令来单步执行程序，查看每一条指令的执行结果。

输入指令

debug 1.exe

r ：查看各个寄存器的设置情况

Debug将程序从可执行文件加载入内存后，cx中存放的是程序的长度。

DS = 075A，则 PSP 的地址为 075A:0 ，程序的地址为 076A:0 。

CS = 076A，IP = 0000，CS:IP 指向程序的第一条指令。

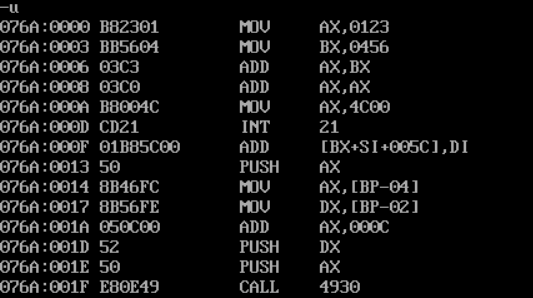

u ：查看指令

t ：单步执行程序中的每一条指令，并观察每条指令的的执行结果

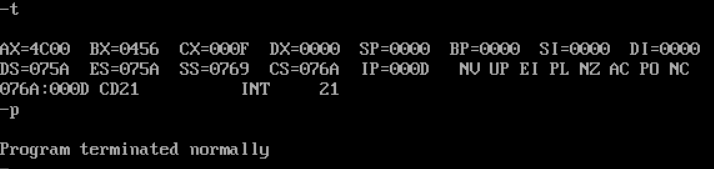

p ：到了 int 21 ，我们要用 p 命令执行。

int 21 执行后，显示出“Program terminated normally”，返回到debug中。表示程序正常结束。

使用 q 命令退出debug。

在 DOS 中用 “ debug 1.exe” 运行 Debug 对 1.exe 进行跟踪时，程序加载的顺序是：command 加载 Debug，Debug 加载 1.exe。返回的顺序是：从 1.exe 中的程序返回到 Debug，从Debug 返回到 command。

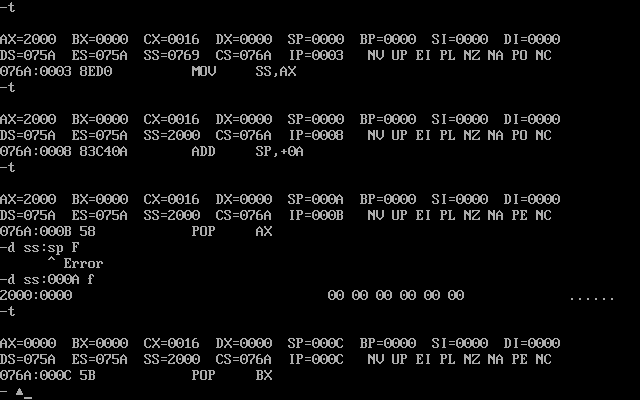

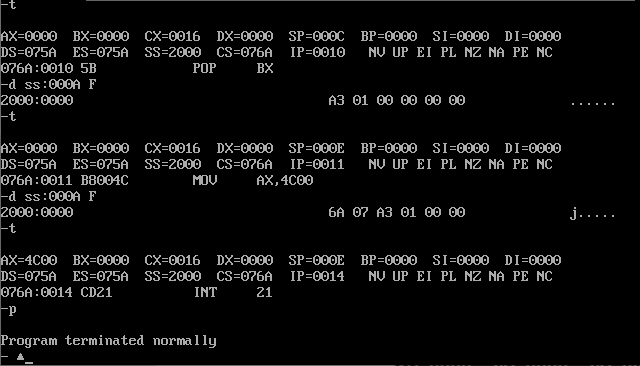

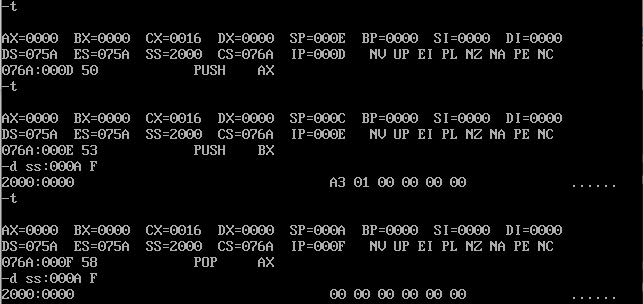

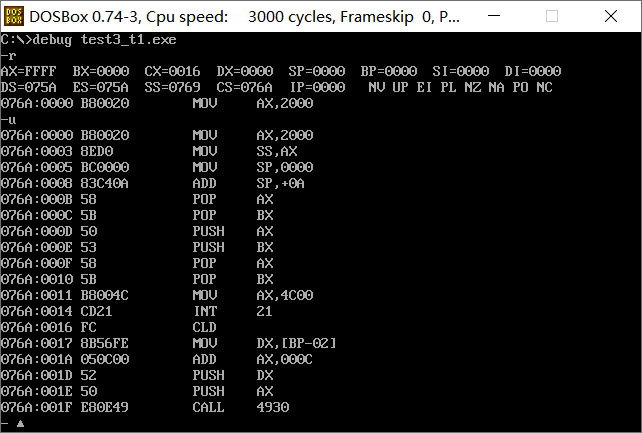

实验3

test3_t1.asm

assume cs:codesg

codesg segment

	mov ax,2000H
	mov ss,ax
	mov sp,0
	add sp,10
	pop ax
	pop bx
	push ax
	push bx
	pop ax
	pop bx

	mov ax,4c00H
	int 21H

codesg ends

end
